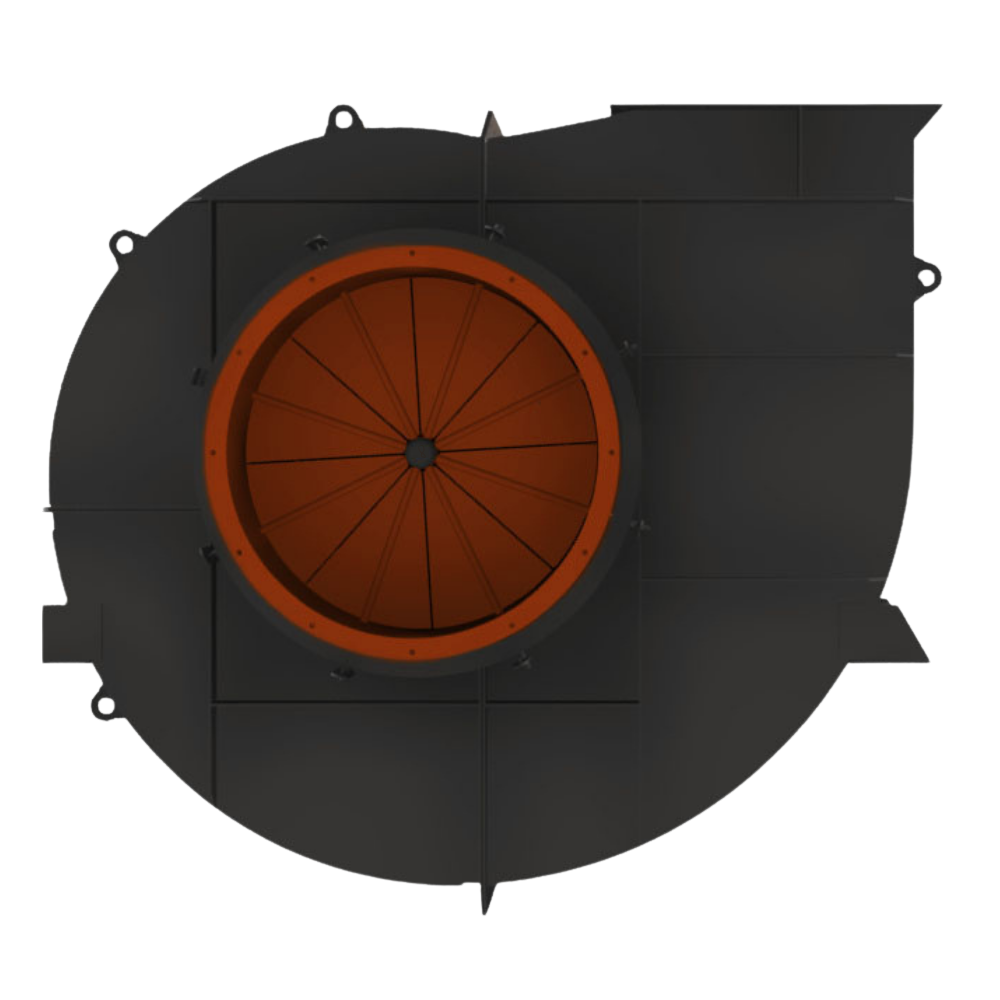

Дымосос ДН-8-1000
-
Производительность6970 м3/ч
-
Частота вращения1000 об./мин
-
давление даПа63
-
Реестровый номер10668958
Описание
Дымосос ДН-8-1000 исполнен с посадкой рабочего колеса на вал двигателя-привода; корпус спиральный поворотный. Дымососы ДН-8-1000 поставляются с углом разворота нагнетательного патрубка 255°; при монтаже корпус может быть установлен с углом разворота нагнетательного патрубка от 0° до 270° через 15°. Направление вращения рабочего колеса - правое и левое.
рабочее колесо
корпус (улитка)
всасывающий патрубок
осевой направляющий аппарат
электродвигатель-привод
постамент
Постамент служит общим несущим элементом, на котором с помощью болтовых соединений в единый поставочный блок монтируются улитка в сборе с осевым направляющим аппаратом и двигатель с насаженным на его вал рабочим колесом.
Рабочее колесо состоит из основного диска, переднего конического диска, 16-ти назад загнутых лопаток и ступицы. Рабочие колеса отбалансированы на заводе-изготовителе.
Сварной спиральный корпус собран из двух боковых стенок и обечайки. Для создания необходимой жёсткости торцевые стенки корпуса усиливаются оребрением из полос. К передней стенке корпуса приваривается всасывающий патрубок цилиндрической формы.
Регулирование производительности и полного давления дымососа осуществляется осевым направляющим аппаратом. Осевой направляющий аппарат состоит из сварного цилиндрического корпуса, поворотного кольца, восьми листовых лопаток, соединенных с поворотным кольцом рычажной системой и обтекателем. Привод лопаток направляющего аппарата осуществляется вручную либо от колонки дистанционного или автоматического регулирования.
Дымососы ДН-8-1000 поставляются без упаковки, двигатель оборачивается полиэтиленовой или стрейч пленкой пленкой.
Устройство и принцип работы
Основными узлами дымососов ДН-8-1000 являются:Постамент служит общим несущим элементом, на котором с помощью болтовых соединений в единый поставочный блок монтируются улитка в сборе с осевым направляющим аппаратом и двигатель с насаженным на его вал рабочим колесом.
Рабочее колесо состоит из основного диска, переднего конического диска, 16-ти назад загнутых лопаток и ступицы. Рабочие колеса отбалансированы на заводе-изготовителе.
Сварной спиральный корпус собран из двух боковых стенок и обечайки. Для создания необходимой жёсткости торцевые стенки корпуса усиливаются оребрением из полос. К передней стенке корпуса приваривается всасывающий патрубок цилиндрической формы.
Регулирование производительности и полного давления дымососа осуществляется осевым направляющим аппаратом. Осевой направляющий аппарат состоит из сварного цилиндрического корпуса, поворотного кольца, восьми листовых лопаток, соединенных с поворотным кольцом рычажной системой и обтекателем. Привод лопаток направляющего аппарата осуществляется вручную либо от колонки дистанционного или автоматического регулирования.
Оснащение
По отдельному договору с Заказчиком с дымососом ДН-8-1000 может поставляться всасывающий карман. Всасывающий карман устанавливается на входе потока воздуха в корпус (крепится к патрубку болтами) и позволяет, изменяя направление потока на 90°, стабилизировать его и повысить КПД тягодутьевой машины.Дымососы ДН-8-1000 поставляются без упаковки, двигатель оборачивается полиэтиленовой или стрейч пленкой пленкой.
Купить дымосос ДН-8-1000
«БАРНАУЛЭНЕРГОМАШ» производит котельное и котельно-вспомогательное оборудование под любой запрос. Цены и наличие дымососов вы можете уточнить у персонального менеджера. Окончательная стоимость вентиляторов может разниться в зависимости от комплектации, ваших запросов и потребностей.
Чтобы купить дымосос типа ДН можно:
1. Заполнить заявку на сайте и дождаться звонка менеджера
2. Позвонить по номеру 7 (777) 257 5770
3. Написать на электронную почту
Мы также предоставляем запасные части дымососов, чтобы поддерживать их оптимальное состояние на протяжении всего срока службы.
Характеристики
| Наименование | Значение |
|---|---|
| Срок изготовления | 15 |
| Диаметр рабочего колеса, м | 0.8 |
| Частота вращения рабочего колеса двигателя(синхронная), max, об/мин | 1000 |
| Типоразмер двигателя | АИР160S6 |
| Установленная мощность двигателя, кВт | 11 |
| Потребляемая мощность, кВт | 1.5 |
| Производительность на всасывании, м3/ч | 6970 |
| Полное давление, даПа | 63 |
| Температура перемещаемой среды на всасывании, С | 200 |
| КПД max, % | 83 |
| Предельная запыленность перемещаемой среды, г/м3 | 2 |
| Предельная температура перемещаемой среды на всасывании, С | 200 |
| Габариты с э/дв., LxBxH, мм | 1165х1470х1285 |
| Масса с э/дв. (без э/дв.), кг | 535 (410) |
| Угол разворота корпуса при поставке (монтаже) | 255° (0°-270° через 15°) |
Чертежи
Чертежи отсутствуют.
Галерея
Комплектация
-
Запасные части Дымососу ДН-8-1000
- корпус-улита дымососа ДН-8-1000;
- рабочее колесо дымососа ДН-8-1000;
- направляющий аппарат дымососа ДН-8-1000;
- всасывающий карман (карман Рихтера) для дымососа ДН-8-1000;
- исполнительный механизм МЭО для дымососа ДН-8-1000;
- устройство плавного пуска электродвигателя для дымососа ДН-8-1000;
- частотный преобразователь для электродвигателя для дымососа ДН-8-1000.
